Wzornik kontroli rękojeści pistoletowej

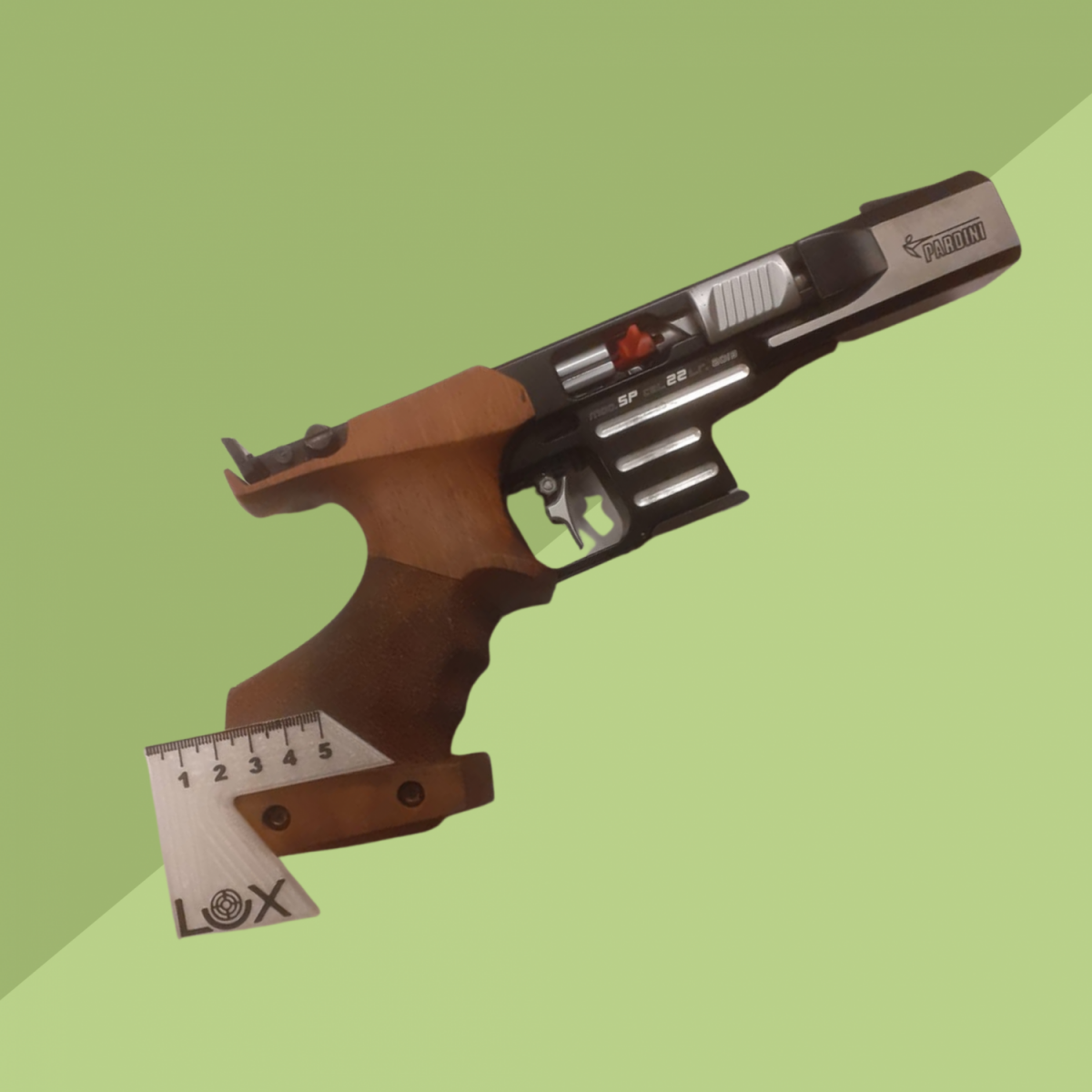

Wzornik kontroli rękojeści pistoletowej to pomocnicze narzędzie przeznaczone do weryfikacji zgodności rękojeści pistoletowych.

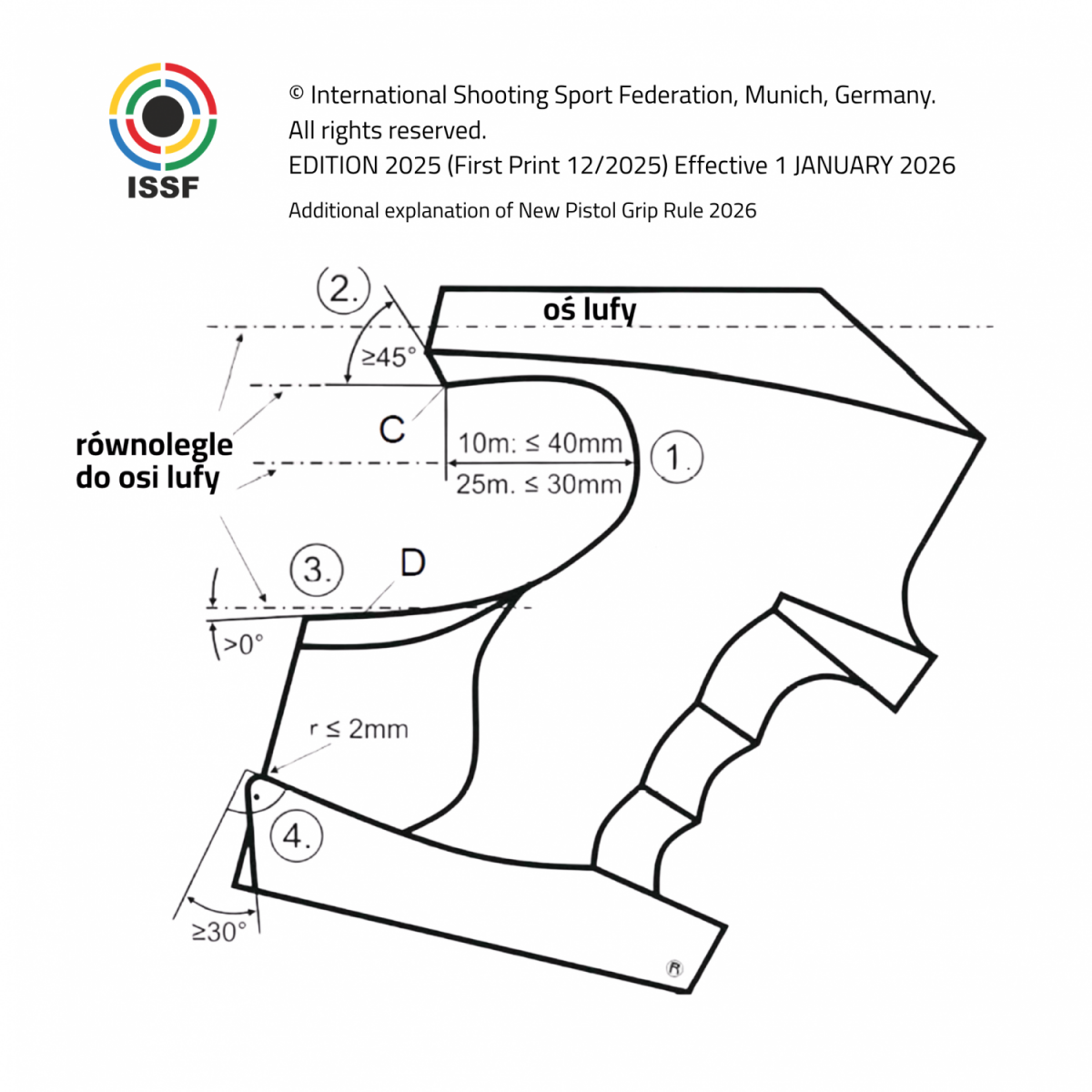

Wzornik umożliwia kontrolę wybranych parametrów rękojeści, między innymi:

• głębokości pudełka pistoletowego do 50 mm

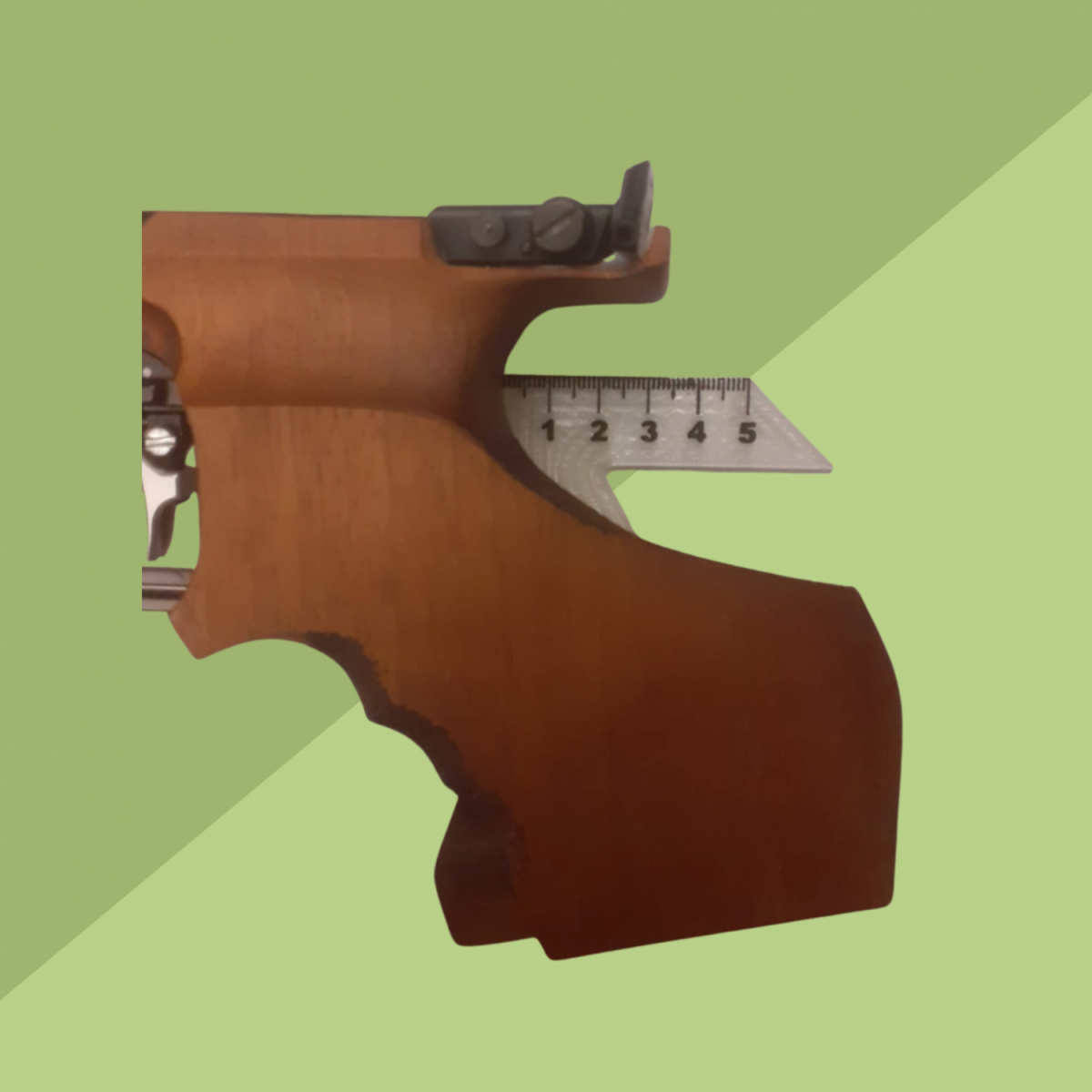

• długości górnego podparcia dłoni („horn”):
  • maks. 40 mm dla pistoletu 10 m
  • maks. 30 mm dla pistoletu 25 m (boczny i centralny zapłon)
• kąta tylnej części rękojeści 45° względem osi lufy
  UWAGA! Pomiar kąta 45° należy wykonywać względem linii równoległej do osi lufy. Dla uzyskania najbardziej precyzyjnego wyniku zaleca się wykonywanie pomiaru z wykorzystaniem planszy kontroli pistoletu

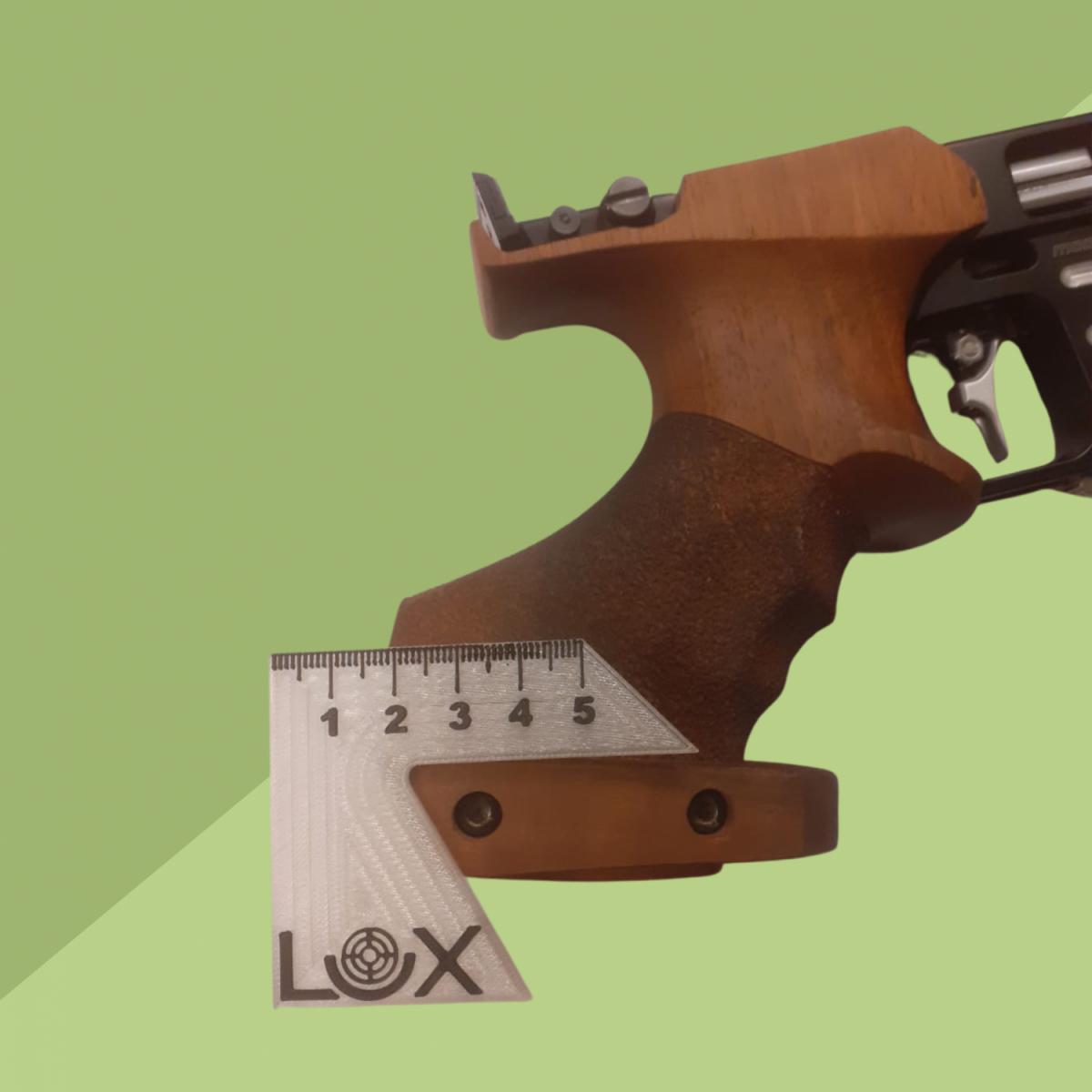

• kąta dolnej półki podparcia dłoni 30°
• promienia zaokrąglenia dolnej półki maks. R2 mm

Produkt ma charakter pomocniczy i poglądowy. Nie stanowi oficjalnego przyrządu zatwierdzonego ani certyfikowanego przez ISSF lub Kolegium Sędziów PZSS.
